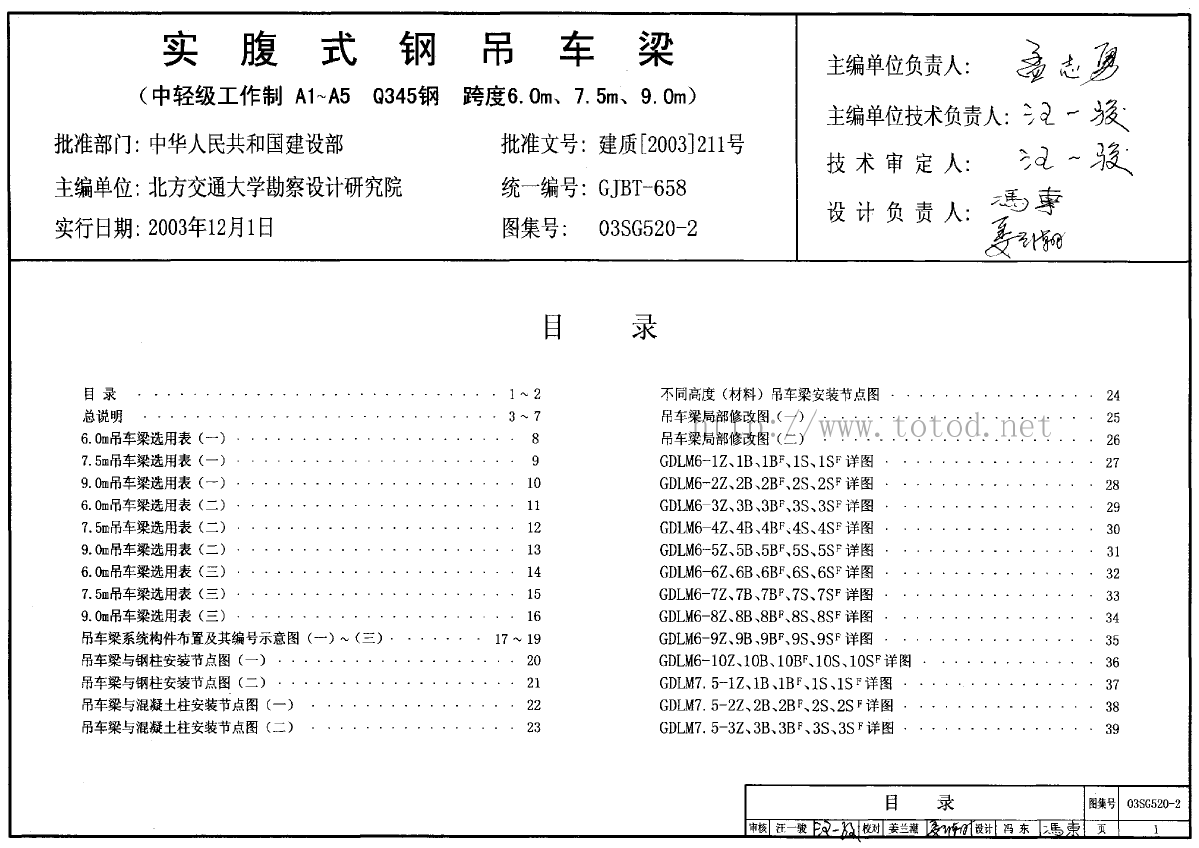

1、在03SG520圖集中，我有幾點不明白，望高手解釋下 1 03SG5201中的材質對稱的，一般是吊車梁安裝孔位不一樣 GDLM68S 是指有收縮位的；封閉軸線指的是定位軸線與墻內邊，柱子外邊重合的軸線；1632是吊車起重量參數這種是大型吊車，一般是雙梁吊車，有兩個起吊勾，小的起重量是32噸，大的起重量是16噸；不清楚你說的部位，但吊車梁焊接都是連續焊，一般不會有間斷焊，據我所知吊車梁焊縫大部分是高頻焊機走出來的，只有局部短縫采用手工焊據于圖集，國標有05G5141~4 12m實腹式鋼吊車梁共4冊，03SG5201~2 實腹；03SG5201實腹式鋼吊車梁中輕級工作制A1~A5 Q235鋼 跨度60m75m90m，03SG5202實腹式鋼吊車梁中輕級工作制A1~A5 Q345鋼 跨度60m75m90m，08SG5203鋼吊車梁H型鋼 工作級別A1～A；就是指車間內鋪設軌道用的型鋼梁選用03SG5201標準圖集中的 P803SG5201型，軌道壓軌器選用05G525圖集中的ZYMP24型，另外說明一下ZYMP24型彈性壓軌器不是國家定的標準型號，這個是某一個跟中國標準研究院合作出圖集。

2、是指鋼吊車梁上下翼緣板在跨中13跨長范圍內，應盡量避免拼接此要求在標準圖集中有這樣的描述，主要依據設計規范相關要求；也應該按距離布置上去作用在吊車梁上的集中荷載可以分開計算后迭加起來就是以上是道理，為方便計算，可以用 “影響線” 法迭加這是基本計算知識，不需要規范條文來限制，在 ‘吊車梁標準圖集’ 上有的；這是導軌的標準標注法，表示截面尺寸及重量；每個面長度乘以寬度即可，注意，別漏掉任何一個需要刷漆的面；起重機車擋是安裝在土建梁或鋼結構梁上面的，用來?yè)踝∑鹬貦C(jī)沖出軌道，常用的車擋圖可以參看03SG520鋼吊車梁圖集04G323鋼筋混凝土吊車梁，里面有詳細尺寸，成品圖如下。

3、211G101新版全套圖集4本，含新舊版區別A11G1011 現澆混凝土框架剪力墻梁板B11G1012 現澆混凝土板式樓梯C11G1013 獨立基礎條形基礎筏形基礎及樁基承臺D新舊版區別 309G901混凝土結構；百度一下，你需要的圖集，一般文庫都有 各大建筑類論壇都有相關圖集，最好是你知道圖集的名稱，搜索一下比較容易找到免費下載的 提供一下浙江的圖集目錄，可能不全，希望對你有幫助 序號圖集編號圖集名稱 1浙J193木窗 2；吊車梁一般是根據計算得出的高度和吊車型號和柱距有關但標準吊車的吊車梁可以根據圖集查出來，鋼吊車梁和混凝土吊車梁都有圖集 你的跨度21m 屬于非標吊車，圖集里是沒有的需要你自己計算。

4、根據圖集04G3231 鋼筋混凝土吊車梁工作級別A6，12米高的吊車梁呈T字形，上面寬500，下面寬180。
